Comment Brancher un Système Son Passif - Guide Complet

Comprendre les composants d'un système son passif

Avant de brancher quoi que ce soit, il faut comprendre la différence fondamentale entre un système actif et un système passif. Une enceinte active (ou amplifiée) intègre directement son amplificateur à l'intérieur du boîtier - il suffit de la brancher sur secteur et d'y envoyer un signal ligne depuis une table de mixage. Une enceinte passive, en revanche, ne contient que les haut-parleurs et le filtre passif (crossover). Elle a besoin d'un amplificateur externe pour fonctionner.

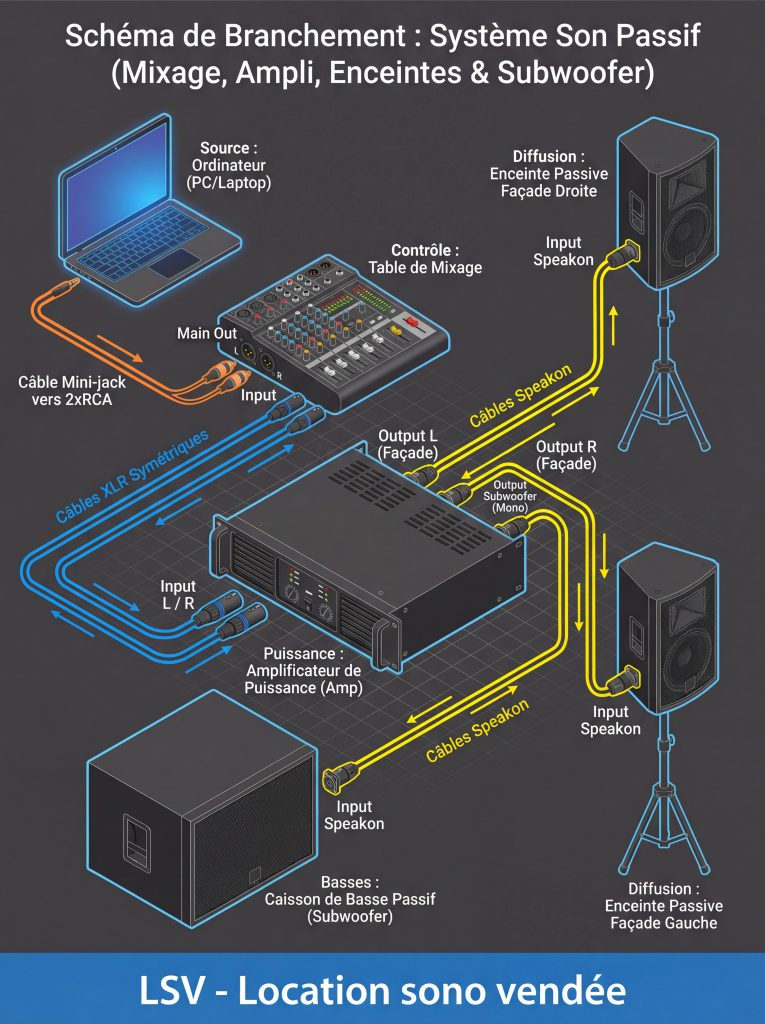

Le signal circule donc dans cet ordre : source audio → table de mixage → amplificateur de puissance → enceintes passives. Chaque maillon de cette chaîne a un rôle précis, et le câblage doit respecter cette logique de bout en bout.

L'amplificateur (ampli de puissance)

L'amplificateur de puissance est le cœur du système passif. Il reçoit un signal de niveau ligne (faible puissance, quelques milliwatts) et le transforme en signal de puissance suffisant pour faire vibrer les membranes des haut-parleurs (plusieurs centaines de watts). Les amplis de puissance comportent généralement des entrées XLR ou jack TRS sur leur face avant ou arrière, et des bornes de sortie (\u00e0 vis ou Speakon) pour connecter les enceintes.

La puissance de l'ampli doit être adaptée à celle des enceintes. En règle générale, on recommande un ampli dont la puissance RMS est comprise entre 1 et 2 fois la puissance RMS des enceintes. Un ampli trop puissant utilisé à faible volume n'est pas dangereux ; un ampli sous-dimensionné poussé à fond produit de la distorsion en écrêtage qui, paradoxalement, est bien plus destructrice pour les haut-parleurs qu'un excès de puissance propre.

Les enceintes passives

Les enceintes passives se distinguent par l'absence d'alimentation secteur propre. Elles comportent une ou plusieurs entrées Speakon (connecteur circulaire à baiönnette) ou des bornes à vis (plus rares sur le matériel pro). La connexion enceinte-ampli se fait exclusivement via des câbles haut-parleur - jamais via des câbles XLR ou jack audio. C'est une confusion fréquente qui peut endommager le matériel.

Un câble haut-parleur (speaker cable) est un câble de puissance avec deux conducteurs relativement épais. Il ne doit pas être confondu avec un câble de signal. Visuellement, un câble Speakon se reconnaît immédiatement à son connecteur circulaire avec un verrou à rotation. Pour les bornes à vis, on utilise du câble haut-parleur nu ou avec embouts à fourche.

La table de mixage

La table de mixage - ou console - est le point central du système. Elle reçoit toutes les sources (micros, instruments, lecteurs audio, ordinateur), permet de les équilibrer en volume et en tonalité (égaliseur), puis envoie le signal mixé vers l'ampli. Sur une table standard, la sortie principale (Master Out) est en XLR symétrique ou en jack TRS 6,35 mm. C'est cette sortie qui se branche sur l'entrée de l'ampli de puissance.

Les câbles : XLR, jack, RCA

Comprendre les câbles est essentiel pour éviter les erreurs de branchement :

• Câble XLR (3 broches) : câble symétrique professionnel, idéal pour les longues distances (jusqu'à 100 m sans perte significative). Utilisé pour les micros, les sorties de table de mixage, les entrées d'ampli. Le connecteur mâle sort le signal (ex. : micro, sortie de table), le femelle le reçoit (ex. : entrée table, entrée ampli).
• Câble jack 6,35 mm (TRS) : peut être symétrique (TRS, 3 anneaux) ou asymétrique (TS, 2 anneaux). En professionnel, on utilise le TRS pour les connexions ligne. Attention à ne pas le confondre avec le jack 3,5 mm des équipements grand public.
• Câble RCA (Cinch) : câble asymétrique de niveau grand public, utilisé pour connecter un lecteur CD, une platine vinyle ou un smartphone via un adaptateur. Signal plus faible et plus sensible aux interférences que le XLR.
• Câble Speakon : réservé exclusivement à la connexion ampli-enceintes passives. Ne jamais le confondre avec un câble XLR ou le brancher sur une entrée de signal.

Le branchement étape par étape

Voici la procédure à suivre pour câbler votre système son passif correctement et en toute sécurité. Assurez-vous que tout le matériel est hors tension avant de commencer.

1. Source audio vers table de mixage : branchez vos sources sur la table. Un micro se connecte via XLR sur une entrée micro (avec alimentation phantom 48V activée si c'est un micro à condensateur). Un ordinateur ou smartphone se connecte via jack 3,5 mm vers jack 6,35 mm (ou RCA) sur une entrée ligne stéréo. Un lecteur CD utilise ses sorties RCA. Vérifiez que les faders de chaque canal sont baissés avant de commencer.
2. Table de mixage vers ampli : reliez la sortie principale (Master Out) de la table à l'entrée de l'ampli via un câble XLR symétrique (mâle côté table, femelle côté ampli) ou jack TRS 6,35 mm. Si vous avez un ampli stéréo avec deux canaux, utilisez deux câbles depuis les sorties gauche et droite de la table. Maintenez les potentiomètres de sortie de la table et l'input gain de l'ampli au minimum pour l'instant.
3. Ampli vers enceintes : connectez les sorties de l'ampli aux enceintes passives via des câbles Speakon (ou câble haut-parleur sur bornes à vis). Vérifiez la correspondance des canaux : canal gauche de l'ampli vers enceinte gauche, canal droit vers enceinte droite. Le branchement en Speakon se fait en insérant le connecteur et en le tournant dans le sens des aiguilles d'une montre jusqu'au verrouillage.
4. Vérification des niveaux avant mise sous tension : avant d'allumer quoi que ce soit, assurez-vous que tous les faders et potentiomètres de volume sont à zéro (ou au minimum) : faders de canaux de la table au bas, master fader de la table au bas, gain d'entrée de l'ampli au minimum. C'est une précaution indispensable pour éviter les chocs sonores (bumps) qui peuvent endommager les haut-parleurs.
5. Mise sous tension dans le bon ordre : allumez d'abord les sources (ordinateur, lecteurs), puis la table de mixage, et enfin l'ampli de puissance en dernier. À l'extinction, faites l'inverse : ampli en premier, table ensuite, sources en dernier. Cette règle est absolument fondamentale et nous y revenons en détail dans la section suivante.

Une fois tout allumé, montez progressivement le master de la table puis le gain de l'ampli jusqu'au niveau sonore souhaité. Si vous entendez du souffle ou des parasites avant d'atteindre le volume voulu, vérifiez la qualité de vos câbles et la mise à la terre de votre installation.

Les erreurs courantes à éviter

La plupart des pannes matérielles sonores sont évitables. Voici les trois erreurs les plus fréquentes que nous rencontrons dans notre activité de location et d'installation.

Ordre de mise sous tension

C'est l'erreur la plus commune et la plus destructrice. Allumer l'ampli avant la table de mixage - ou éteindre la table avant l'ampli - provoque un "pop" sonore (bump) qui envoie une impulsion de forte énergie dans les haut-parleurs. Répété régulièrement, ce phénomène finit par décoller les bobines mobiles des haut-parleurs ou abêmer les tweeters, particulièrement fragiles.

La règle est simple et doit devenir un réflexe : l'ampli est toujours le dernier à s'allumer et le premier à s'éteindre.

Impédance et puissance : éviter de griller les enceintes

L'impédance d'une enceinte (exprimée en ohms, symbole Ω) doit être compatible avec celle que l'ampli peut piloter. La plupart des enceintes passives de sono sont en 8 Ω ou 4 Ω. Un ampli conçu pour piloter du 8 Ω minimum ne doit pas recevoir des enceintes de 4 Ω en parallèle sans vérification préalable - la charge totale peut descendre à 2 Ω et faire chauffer ou claquer l'ampli.

Avant de brancher des enceintes en parallèle (plusieurs enceintes sur un même canal), calculez l'impédance résultante et vérifiez que l'ampli la supporte. En cas de doute, consultez les fiches techniques des appareils ou faites appel à un professionnel.

Câblage jack vs XLR : lequel choisir ?

Entre la sortie de table de mixage et l'entrée de l'ampli, le câble XLR symétrique est toujours préférable au câble jack asymétrique, surtout si la distance est supérieure à quelques mètres. Le câblage symétrique (XLR ou jack TRS) rejette les interférences électromagnétiques (ronflements de 50 Hz induits par les câbles secteur voisins, parasites de variateurs d'éclairage). Dans une salle avec des jeux de lumière DMX ou des variateurs, utiliser des câbles non symétriques sur de longues distances peut introduire des ronflements intolérables dans le son.

Investissez dans de bons câbles XLR de qualité correcte - ce n'est pas le poste où économiser. Un câble de mauvaise qualité ou dont les soudures sont fatiguées est souvent la source de parasites difficiles à identifier.

Réglages de base pour un son propre

Une fois le système branché et allumé, le réglage des niveaux suit une logique qu'on appelle la gestion du gain (gain staging). L'objectif est d'obtenir le meilleur rapport signal/bruit à chaque étape de la chaîne, sans jamais saturer.

Commencez par régler le gain d'entrée de chaque canal de la table : en jouant votre source à son niveau normal (chantez dans le micro, lancez votre musique), montez le gain jusqu'à ce que le vumètre du canal atteigne environ 0 dB (en vert, juste avant le rouge). Le fader de canal doit être à 0 dB (position nominale, souvent marquée "U" sur les tables). Montez ensuite progressivement le master fader de la table.

Sur l'ampli, le gain d'entrée doit être réglé pour que vous atteigniez le volume souhaité sans dépasser les deux tiers de la course du potentiomètre sur la table. Si vous devez pousser l'ampli au maximum pour avoir assez de volume, c'est que votre table ne lui envoie pas assez de signal - remontez le gain de la table et baissez celui de l'ampli. À l'inverse, si vous avez le volume souhaité avec le master de la table au quart, c'est que le gain de l'ampli est trop élevé et que vous risquez de saturer au moindre pic.

Pour l'égalisation, partez de réglages neutres (toutes les fréquences à 0) et ne corrigez que ce qui pose un problème : un excès de graves dans une petite salle, un manque de présence sur un micro. L'égalisation n'est pas là pour colorer le son par défaut, mais pour corriger les défauts acoustiques du lieu.

Quand faire appel à un professionnel plutôt que de gérer soi-même

Le guide ci-dessus couvre les bases d'un branchement sono passif. Mais il existe des situations où le faire soi-même présente plus de risques que d'avantages :

• Événement avec plus de 80 personnes : les enjeux d'un mauvais réglage sont amplifiés. Un micro qui siffle ou des enceintes qui saturent devant 100 personnes est une expérience mémorable pour les mauvaises raisons.
• Lieu inconnu avec acoustique complexe : une salle en pierre, une grange, un espace sous chapiteau - chaque lieu a ses particularités. Un professionnel les connaît ou les anticipe.
• Programme long avec plusieurs phases : repas, discours, soirée dansante. Gérer la sono en plus de l'événement demande de la disponibilité que vous n'aurez peut-être pas.
• Matériel emprunté ou loué sans support : si quelque chose ne fonctionne pas, vous êtes seul. Avec LSV, nous sommes joignables pendant toute la durée de l'événement.

Notre service inclut l'installation complète, les réglages sur place et la reprise du matériel. Vous n'avez qu'à profiter de votre événement. Consultez nos conseils pour sonoriser un concert ou une soirée musicale si votre projet est plus ambitieux.

Pas envie de gérer la technique - LSV s'en charge

Comprendre la théorie, c'est utile. Mais le jour de votre événement - mariage, soirée, anniversaire, conférence -, vous avez autre chose à faire que de vérifier des impédances et régler des gains. C'est exactement pour ça que Location Sono Vendée existe.

Chez LSV, nous apportons du matériel professionnel adapté à votre événement, nous l'installons, nous le câblons, nous le réglons. Quand vos invités arrivent, tout est opérationnel. Et si vous avez un DJ, un groupe ou un animateur, nous coordonnons avec eux pour que la chaîne audio soit parfaite de bout en bout. Si vous souhaitez d'abord comparer nos solutions, vous pouvez consulter la section packs sono et lumières.

Notre zone d'intervention couvre toute la Vendée (85) depuis notre base de Sainte-Cécile : La Roche-sur-Yon, Les Herbiers, Chantonnay, Bournezeau, Essarts-en-Bocage, et bien d'autres communes. Nos packs démarrent à 50 € pour les lumières, 200 € pour la sono et 230 € pour le pack Son & Lumières complet - livraison et installation incluses.

"En tant que technicien son amateur, je pensais me débrouiller seul pour mon anniversaire. J'ai finalement fait appel à LSV et j'ai bien fait - ils ont amené du matériel que je n'aurais jamais pu me permettre d'acheter, et le résultat sonore était bien au-delà de ce que j'aurais obtenu tout seul. Et j'ai pu profiter de la soirée au lieu de courir après les câbles." - Julien D., anniversaire en salle - Les Herbiers, automne 2025

Questions fréquentes sur le son passif

Quelle est la différence entre un système actif et un système passif ?

Un système actif intègre l'amplificateur directement dans l'enceinte. Vous branchez une source (téléphone, ordinateur, table de mixage) et c'est tout. Un système passif sépare l'enceinte et l'amplificateur : plus de flexibilité pour les installations fixes ou semi-professionnelles, mais plus de composants à maîtriser. Pour un usage occasionnel en événementiel, le système actif est souvent plus simple - c'est d'ailleurs ce que nous utilisons dans nos packs de location.

Puis-je utiliser un câble jack à la place d'un câble XLR ?

Techniquement oui, mais un câble XLR est symétrique et donc beaucoup moins sensible aux interférences électromagnétiques (lumières, câbles secteur). Sur des longueurs supérieures à 5 mètres, utilisez toujours du XLR pour éviter les bruits de fond. Le jack est acceptable pour des connexions courtes (instrument → préampli) mais déconseillé pour les lignes longues.
